Продам готовые чертежи (РКД) на трубопроводную арматуру - клапаны, задвижки - Autocad, Solid, Компас. Полный комплект конструкторской документации.

В наличии комплекты чертежей (полная детализация, СБ, СП):

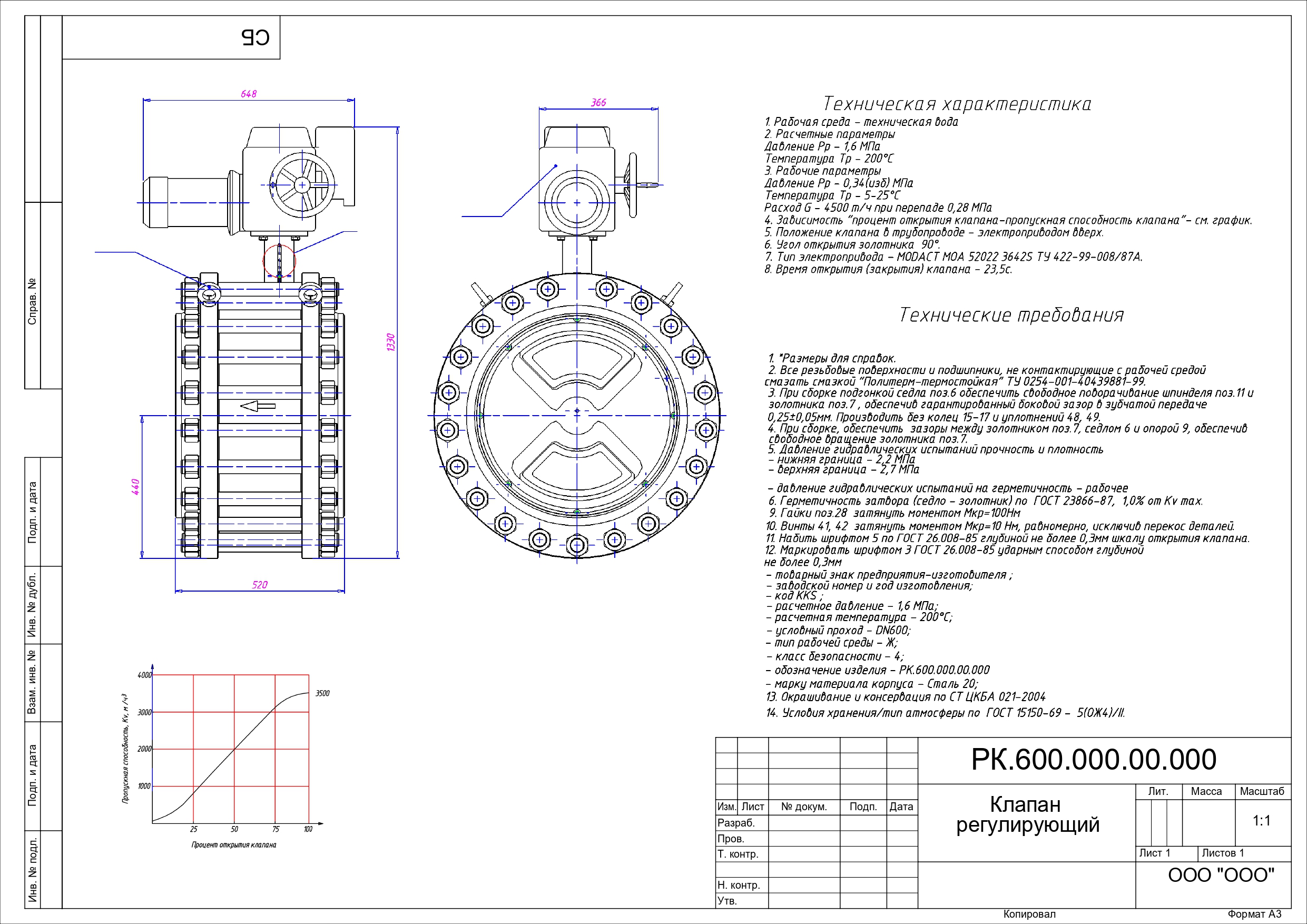

1. Регулирующие клапаны дисковые межфланцевые Ду600, 700 Ру1,6 и 2,5 МПа Kv3500 м3/ч (расход G=4500 т/ч) — dwg; pdf. РР1, РР3, РР4, ТБ-1(2), ПС, РЭ — стоят на НВАЭС, ЛАЭС, РАЭС;

2. Регулирующие клапаны дисковые межфланцевые Ду400 Ру2,5МПа (только pdf);

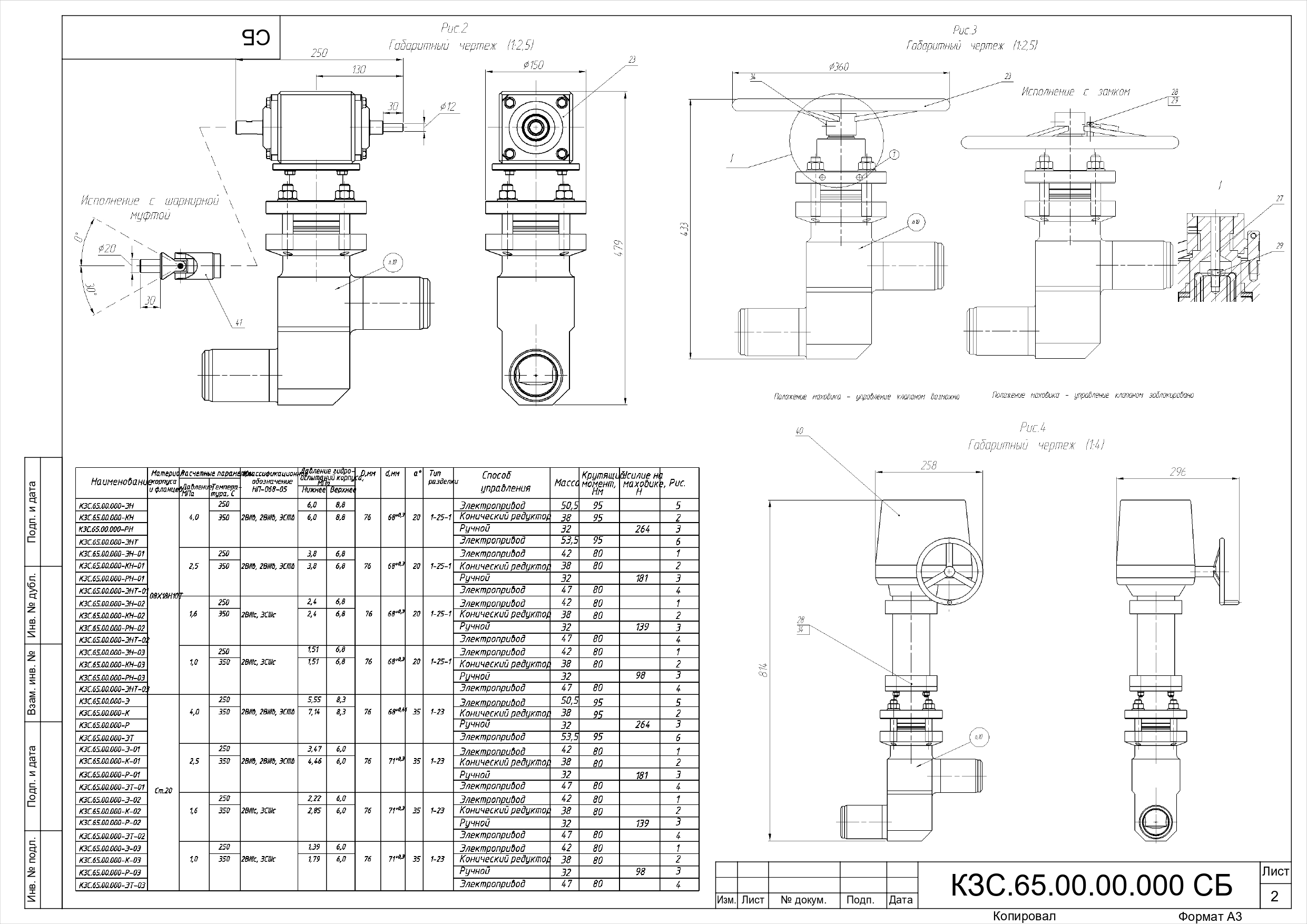

3. Сильфонный клапан запорный Ду65 Ру 1,0, 1,6, 2,5, 4,0 МПа dwg; pdf.

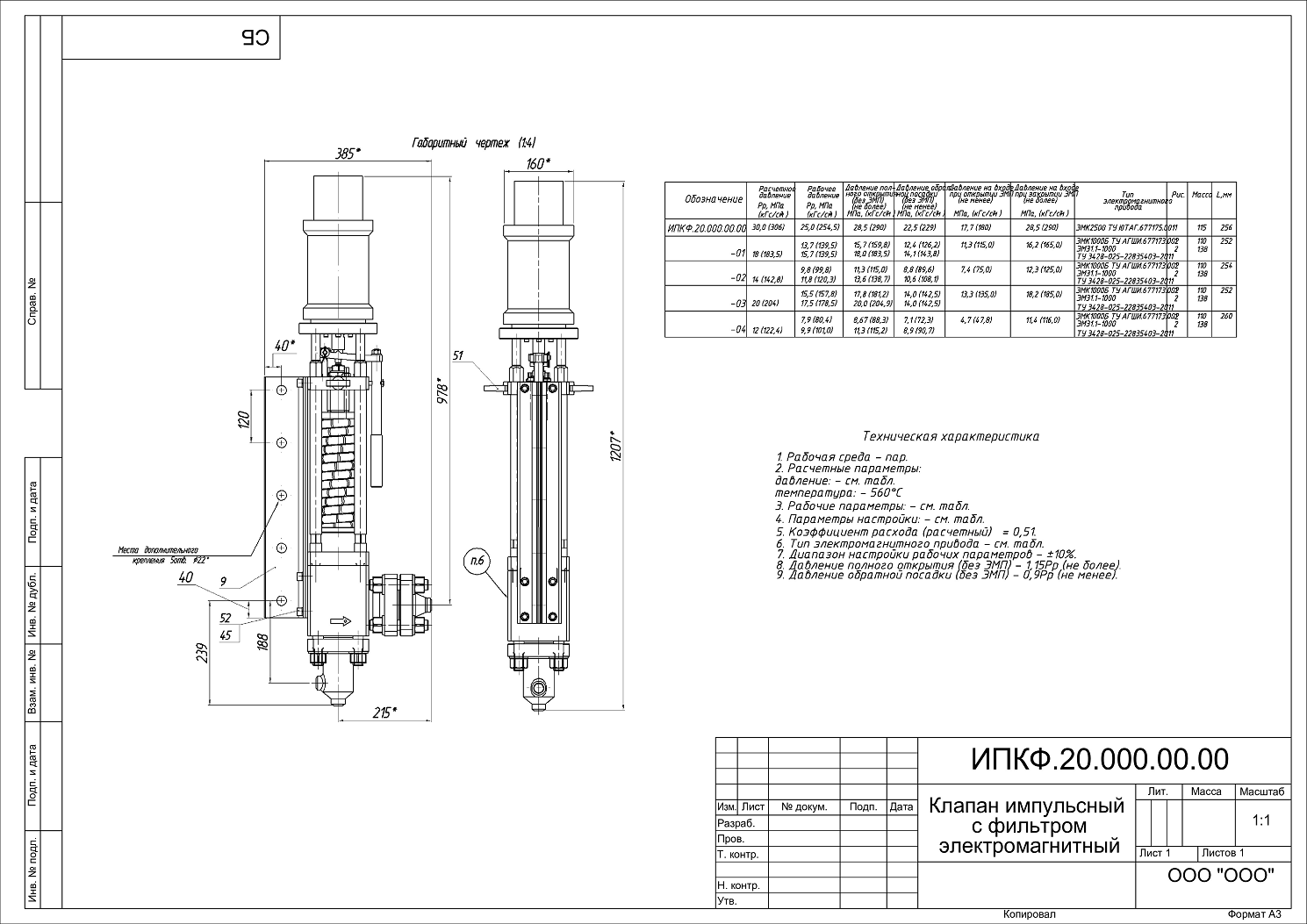

4. Клапан импульсный предохранительный с электромагнитным приводом ИПК Ду25 (32) Ру7,9-25,0МПа два вида dwg; pdf. ПС, РЭ, РР3

5. Обратный клапан подъёмный Ду300 Ру8,0, 14,0, 25,0 МПа dwg; pdf.

6. Обратные клапаны межфланцевые двухстворчатые Ду250, 300, 350, 400, 500 dwg

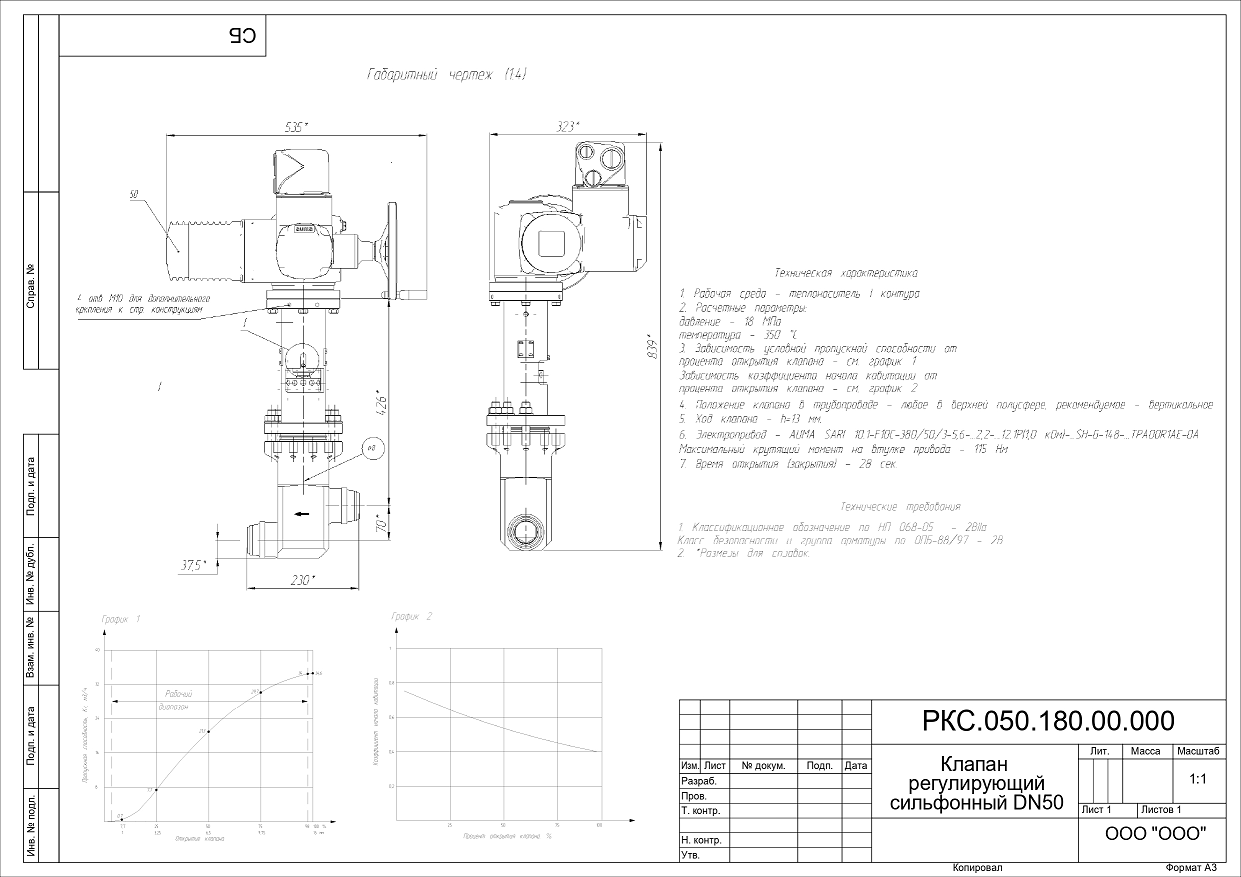

7. Клапаны регулирующие сильфонные Ду50 и Ду100 ру18,0 МПа — форматы .dwg; .SLDPRT; .pdf

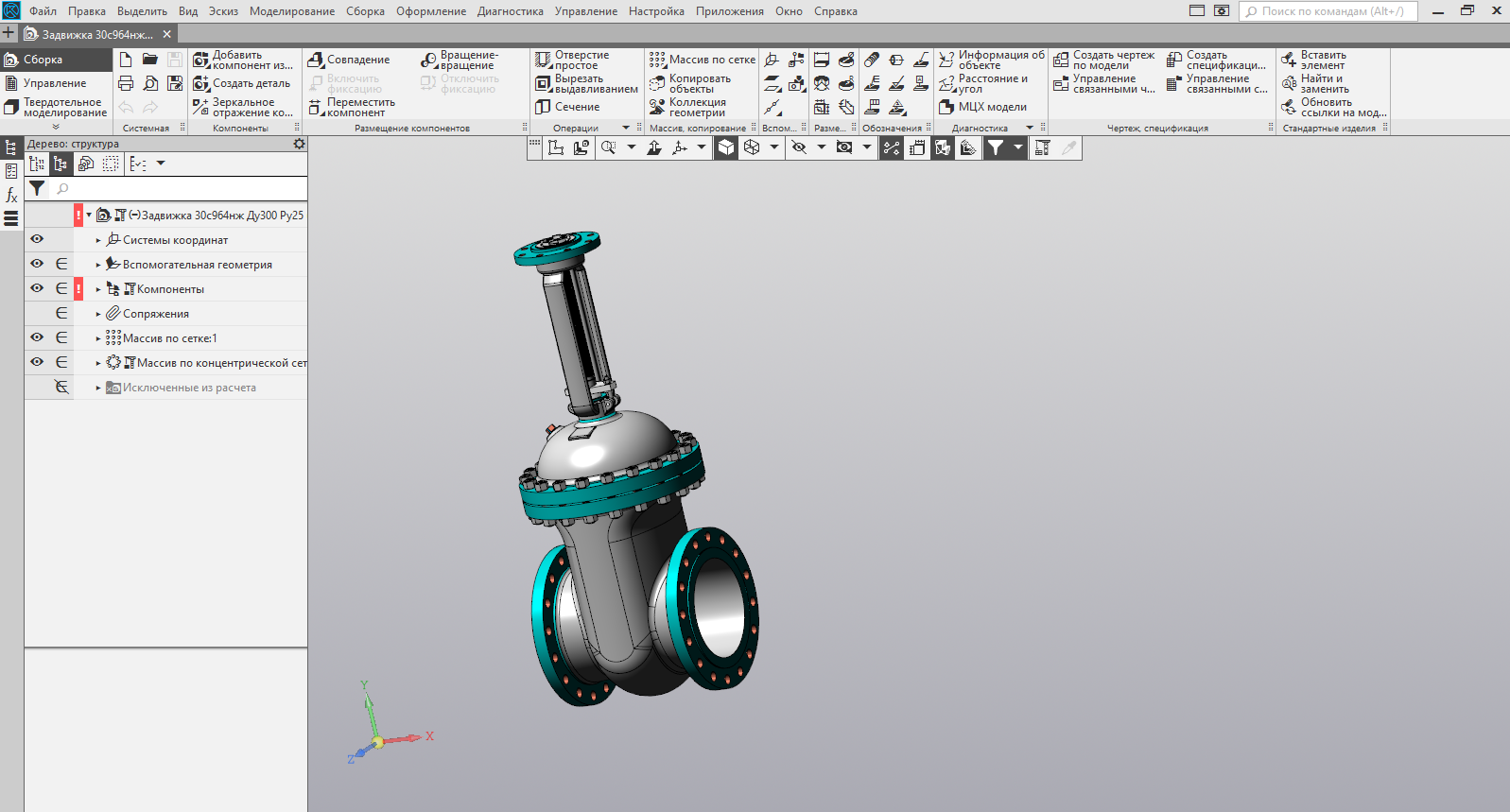

8. Задвижки клиновые с выдвижным шпинделем, фланцевые: 30с941нж Ру16 Ду50, 80, 100, 150, 300;
30с964нж Ру25 Ду150, 300.
форматы - x_t - m3d - stp. (ПС, РЭ, ТУ)

9. Клапаны высокого давления (ЧЗЭМ, БКЗ).

Все изделия рабочие, изготавливались и проходили испытания, работают, в т.ч. на АЭС!

Эскизы прикрепленных изображений
