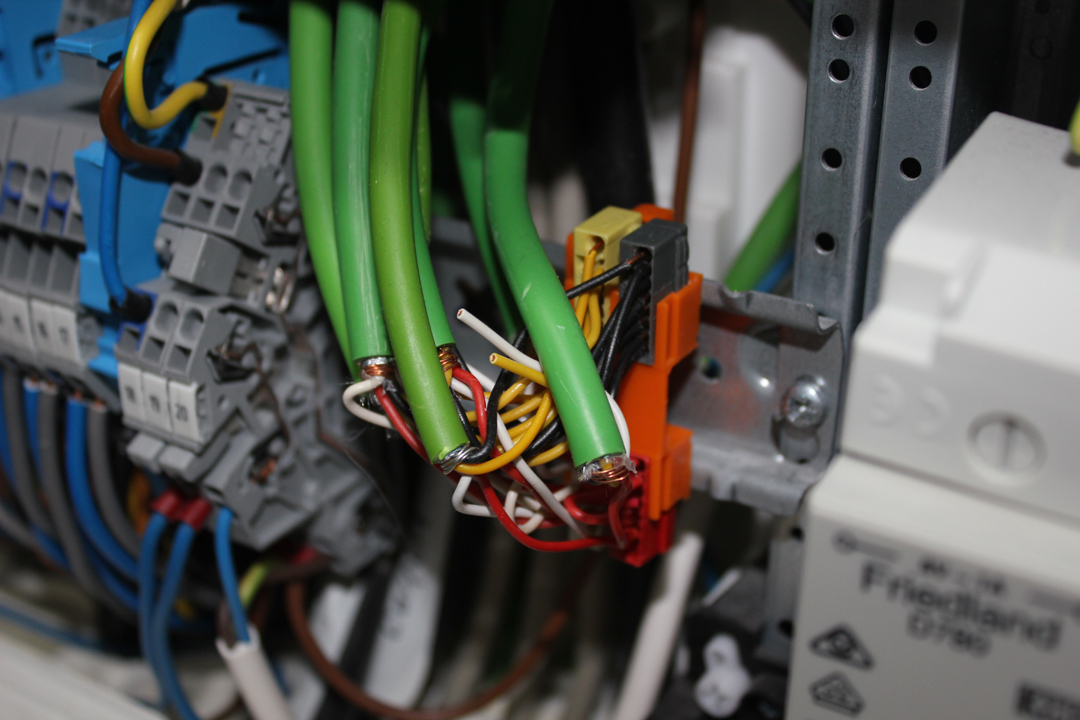

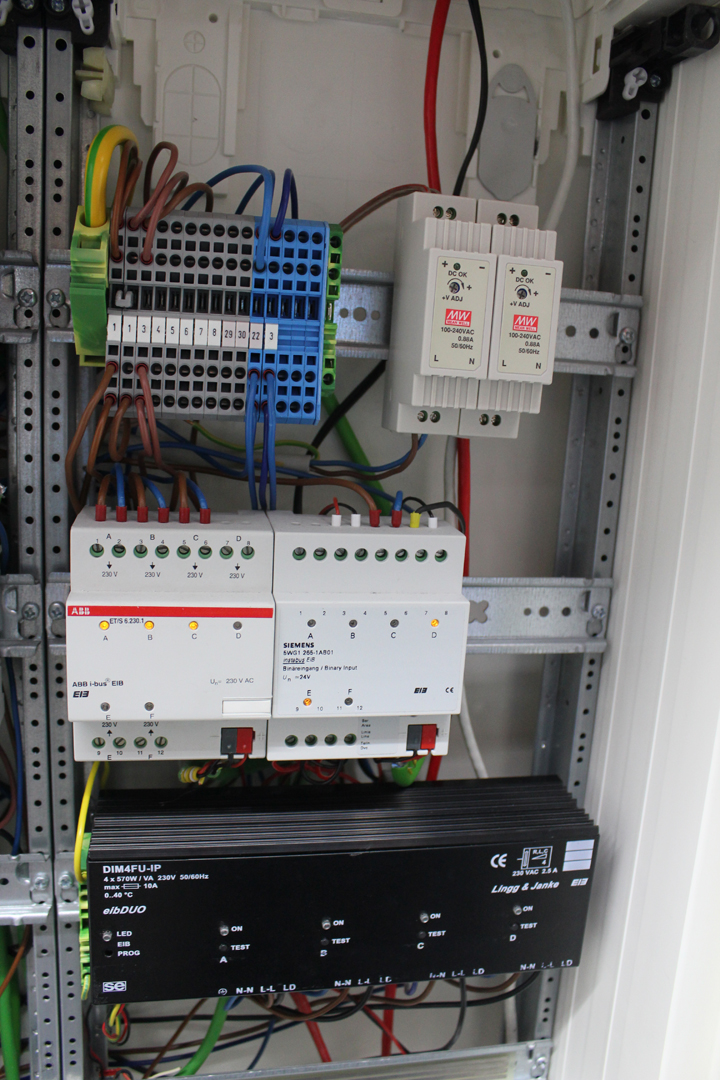

 Фото наших/Ваших творений., фотографии щитов автоматики и монтажа... |
|
|
|
|
 15.2.2015, 17:11
|
Группа: Участники форума
Сообщений: 130
Регистрация: 18.1.2014
Пользователь №: 220026
|
Цитата(Andrew48 @ 15.2.2015, 15:37)  Горшок с цветами на щите управления в тему  Чтоо поделаешь, там обитают женщины) А щит все равно (есть такое подозрение) не рабочий. Эхо совка)
|
|
|
|
|
|
|
|
16.2.2015, 9:19
|
Группа: Участники форума
Сообщений: 1650
Регистрация: 10.5.2011
Из: Гатчина
Пользователь №: 107121
|
Перила в цвета шинной сборки футуристически смотрятся.
|
|
|
|
|
|
|
|
27.2.2015, 13:14
|
Группа: Участники форума
Сообщений: 140
Регистрация: 22.1.2011
Пользователь №: 90580
|
Творение Овена - "Овен ШУН1" - шкаф управления насосом.
|
|
|
|
|
|
|
|
27.2.2015, 17:07
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
Цитата(kolyan_bk @ 27.2.2015, 14:14) Творение Овена - "Овен ШУН1" - шкаф управления насосом. http://www.owen.ru/catalog/shkaf_upravleni..._shun1/23756356Цитата QF1 – автоматический выключатель;
KM1 – магнитный пускатель;
KV1 – реле РЭК-220 В 50 Гц. интересно, а датчик сухого хода у них на реле KV2 – реле РЭК-220 В 50 Гц.?
|
|
|
|
|
|
|
|
27.2.2015, 17:45
|
Группа: Участники форума
Сообщений: 217
Регистрация: 1.4.2008
Пользователь №: 17228
|
Цитата(kolyan_bk @ 27.2.2015, 13:14) Творение Овена - "Овен ШУН1" - шкаф управления насосом. Заземление дверцы покупатель сего щита должен делать сам...
|
|
|
|
|
|
|
|
27.2.2015, 22:38
|
Группа: Участники форума
Сообщений: 251
Регистрация: 10.1.2013
Пользователь №: 176836
|
Если посмотреть стоимость такого шкафа с ПЧ на 1.5 Квт- 30000р. За такие деньги можно было и клеммник по серьёзнее поставить не обслуживаемый, и монтаж сделать эстетичнее. Безобразно дверь обвязана + нет заземления. Не зачет)
|
|
|
|
|
|
|
|
28.2.2015, 22:11
|
Группа: New
Сообщений: 18
Регистрация: 14.12.2011
Из: Киев
Пользователь №: 133207
|
где вентиляция? частотник не перегревается?
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 8:34
|
Guest Forum
|
Можно напрямую написать. https://vk.com/wall-41857326_69
Сообщение отредактировал Utatane Piko - 1.3.2015, 8:47
|
|
|
|
|
|
|
|
1.3.2015, 10:27
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
https://vk.com/doc-41857326_282934602?hash=...21ecac937b7c0d5на 32стр указано реле на 24в... на ДСХ... указан Блок питания 24 В PS-15-24
Сообщение отредактировал Сергей Валерьевич - 1.3.2015, 10:30
|
|
|
|
|
|
|
|
1.3.2015, 11:34
|
Группа: Участники форума
Сообщений: 3717
Регистрация: 6.9.2007
Пользователь №: 11117
|
Цитата(Сергей Валерьевич @ 27.2.2015, 17:07) ... ...
интересно, а датчик сухого хода у них на реле KV2 – реле РЭК-220 В 50 Гц.? Да не!! Пара сухих контактов отключают ПУСК двигателя. Если покупать, то дорабатывать, однозначно! Вентиляцию варганить, реле контроля напряжения, отдельный блок питания +24В, защита от грозовых разрядов, защита датчика давления, прямой пуск(хотя б отдельно проводки с контактора на отдельный разъем), болт заземления варить с наружней стороны шкафа. Это по минимуму!
Сообщение отредактировал По самые по... - 1.3.2015, 11:42
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 11:49
|
Guest Forum
|
А болт снаружи зачем варить ?
|
|
|
|
|
|
|
|
1.3.2015, 11:53
|
Группа: Участники форума
Сообщений: 3717
Регистрация: 6.9.2007
Пользователь №: 11117
|
Цитата(Utatane Piko @ 1.3.2015, 11:49) А болт снаружи зачем варить ? Чтоб видеть приаттаченный заземляющий провод! Шкапчик то на ключике!
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 12:01
|
Guest Forum
|
Тады попрощайтесь с гарантией на ящичок.
а зачем его видить ?
Сообщение отредактировал Utatane Piko - 1.3.2015, 12:02
|
|
|
|
|
|
|
|
1.3.2015, 12:43
|
Группа: Участники форума
Сообщений: 3717
Регистрация: 6.9.2007
Пользователь №: 11117
|
Цитата(Utatane Piko @ 1.3.2015, 12:01) Тады попрощайтесь с гарантией на ящичок.
а зачем его видить ? А штоб с жизнью не попрощаться..
|
|
|
|
|
|
|
|
1.3.2015, 13:47
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
Цитата(По самые по... @ 1.3.2015, 12:34) Да не!! Пара сухих контактов отключают ПУСК двигателя. вот только где брать то эти пару контактов? на сайте овна блока питания нет, соответственно напрашивается мысль, что взяли реле на 220в, 50гц, на катушку подали фазу, а нулем является вода в скважине... ТоХда ахренеть... В контакте уже присутствует БП на 24в ( не понятно, = или просто транс), но от постоянки быстро окисляется ДСХ... Раньше использовался "каскад" аль аналог, там на датчик шла не постоянка... По поводу теплоотвода от ПЧ через шкаф тоже вопрос... стенки тонкостенные, теплоотвод без вентилятора условный, учитывая что стоять шкаПчик будет над скважиной, зимой при -20 ПЧ не запустится, а летом под +50 так же... Экономия,блин.. Цитата(По самые по... @ 1.3.2015, 13:43) А штоб с жизнью не попрощаться.. Видно решили, что только зануления на шкафу хватит... Проходили, знакомо... "И почему ПЧ не запускается аль часто ошибку гонит....А нафига то заземление нужно?"
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 14:50
|
Guest Forum
|
Цитата(По самые по... @ 1.3.2015, 12:43) А штоб с жизнью не попрощаться.. а там есть болтик внутри откройте , увидите .............................. Условия эксплуатации прибора Станция предназначена для работы в интервале температур от 0 до +35 °С и относительной влажности воздуха до 90 % (без образования конденсата). Окружающая среда не должна содержать взрывоопасных или агрессивных газов, не должна содержать токопроводящей пыли. Вибрация не более1 gна частоте 20 Гц. ..................................... иде увидели -20 и +50*С ?
Сообщение отредактировал Utatane Piko - 1.3.2015, 14:56
|
|
|
|
|
|
|
|
1.3.2015, 17:38
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
Цитата(Utatane Piko @ 1.3.2015, 15:50) иде увидели -20 и +50*С ? В погоне за дешевизной при покупке на энту строчку не сильно и внимание обращают... Аргумент: - Вон, пускатель же при морозе работает и ничего, а в паспорте всяко написать можно...
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 18:06
|
Guest Forum
|
За всех то не надо отвечать.
Сообщение отредактировал Utatane Piko - 1.3.2015, 18:20
|
|
|
|
|
|
|
|
1.3.2015, 19:44
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
Хорошо, тогда задам вопрос: Этот шкаф позиционируется для управления глубинными насосами. Данные объекты находятся в поле: либо в приямке, либо в не отапливаемом помещение. Что то не приходилось сталкиваться в таких помещениях с отоплением либо вентиляцией. Вот пришел человек покупать шкаф, и встретил надпись: от 0 до +30... И как ему это обеспечить на своем объекте?
И требование инспектора к видимому заземлению (мелочь, но нервы потрепит)
Ну, думаю. что идеальные варианты тоже возможны, около 5-10%.. пока такие не попадались..
Согласен, если эти шкафы ставить в котельнях, на предприятие в цеху...
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 19:54
|
Guest Forum
|
Как как, по проекту.
а насчет видимого заземления ссылку на пую дайте, что бы не голословно.
|
|
|
|
|
|
|
|
1.3.2015, 20:26
|
Группа: Участники форума
Сообщений: 3717
Регистрация: 6.9.2007
Пользователь №: 11117
|
Цитата(Utatane Piko @ 1.3.2015, 19:54) Как как, по проекту.
а насчет видимого заземления ссылку на пую дайте, что бы не голословно. И в Пуях и Гостре 50571.10-96 (543.3.2) сказано: Соединения должны быть доступны для осмотра и проверки. Я не зря вам про ключик намекнул..
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 20:38
|
Guest Forum
|
Цитата(По самые по... @ 1.3.2015, 20:26) И в Пуях и Гостре 50571.10-96 (543.3.2) сказано: Соединения должны быть доступны для осмотра и проверки.
Я не зря вам про ключик намекнул.. откройте и посмотрите. Что за проверяльщики которые без ключей, гнать таких пинками
Сообщение отредактировал Utatane Piko - 1.3.2015, 20:43
|
|
|
|
|
|
|
|
1.3.2015, 21:01
|
Группа: Участники форума
Сообщений: 3717
Регистрация: 6.9.2007
Пользователь №: 11117
|
Цитата(Utatane Piko @ 1.3.2015, 20:38) откройте и посмотрите.
Что за проверяльщики которые без ключей, гнать таких пинками Угу.., возьму монтировочку! Гнать в три шеи надо таких инженеров, которые проектируют подобные шкафчики!
|
|
|
|
|
|
|
Гость_Utatane Piko_*
|
1.3.2015, 21:18
|
Guest Forum
|
Цитата(По самые по... @ 1.3.2015, 21:01) Угу.., возьму монтировочку!
Гнать в три шеи надо таких инженеров, которые проектируют подобные шкафчики! Вы и так не сделаете.
|
|
|
|
|
|
|
|
10.3.2015, 6:22
|
Группа: Участники форума
Сообщений: 713
Регистрация: 3.3.2015
Из: Кемерово Россия
Пользователь №: 261136
|
Цитата(fromriga @ 11.3.2005, 19:23) i3venite, ne v temu .. no mozhet podskazhete ewe kakie nibud' forumi po avtomatike. dlja venteljacii. zhelatel'no na russkom:) Очень интересные форумы с выложенными чертежами www.proekt.by www.proektant.org Именно на РУССКОМ языке Удачи!
|
|
|
|
|
|
|
|
10.3.2015, 8:24
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
Цитата(Нкушник @ 10.3.2015, 7:22) Очень интересные форумы с выложенными чертежами
www.proekt.by
www.proektant.org
Именно на РУССКОМ языке
Удачи! спасибо за ссылки...
|
|
|
|
|
|
|
|
10.3.2015, 16:50
|
Группа: Участники форума
Сообщений: 534
Регистрация: 20.5.2010
Из: М-52
Пользователь №: 57604
|
Цитата(По самые по... @ 1.3.2015, 14:34) болт заземления варить с наружней стороны шкафа Вот Вы видите, что заземление надёжно прикручено с наружней стороны шкафа, а почему так уверены, что с другой стороны это заземление так же надёжно прикручено,а не перебито\откусано\непротянуто\просто забыто? Цитата(Сергей Валерьевич @ 1.3.2015, 16:47) зимой при -20 ПЧ не запустится, а летом под +50 так же Сергей Валерьевич, ну это же продукция не для атомной станции, а для соответствующего потребителя, меня, например. И если меня спросят, можно ли ставить, я скажу, что, конечно же, можно. Потому что есть на объектах несколько шкафчиков IP 31, где много лет стоят дельты и альтивары (чем данфосс хуже?), стоят они на свежем воздухе и ничего им не делается ни в -40 ни в + не знаю сколько ( до скольки может нагреваться шкаф, смотрящий на юг, за листом шифера?). Где такие благодатные края и помещения без кондиционера, что температура гарантированно не выйдет за указанный диапазон 0 ... +35?
|
|
|
|
|
|
|
|
10.3.2015, 17:23
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
у меня с дельтой была проблемка в тесном шкафу.. грелась сильно и не хотела работать... пришлось принудительно вент для обдува ставить, помогло...
У знакомого на глубинниках зимой через раз ПЧ запускался... помогло установка ламп накаливания...
так что от греха подальше (чтоб по пустякам по объектам мотаться) стараюсь придерживаться рекомендаций производителя..
Сообщение отредактировал Сергей Валерьевич - 10.3.2015, 17:24
|
|
|
|
|
|
|
|
10.3.2015, 17:49
|
Группа: Участники форума
Сообщений: 14839
Регистрация: 28.11.2008
Из: под Самарой..
Пользователь №: 26006
|
http://www.prst.ru/preobraz-prim-7.phpвот еще одна реализация подобных шкафов... как видно на фото,вентилятор присутствует...
|
|
|
|
|
|
|
|
11.3.2015, 9:49
|
Группа: Участники форума
Сообщений: 81
Регистрация: 23.11.2010
Из: Москва
Пользователь №: 82508
|
Цитата(spectrum48k @ 20.12.2014, 23:39) А давайте теперь обгадим наш шкаф)
КНС
2 агрегата 160кВт от одного ПЧ
3 агрегата по 160кВт от своего УПП Только сегодня заметил, что корпус шкафа повернут на 90град. И дверь открывается вверх с помощью пневматических упоров. Возникло два вопроса: 1.) для чего?; 2) удобно ли с ним работать? Ссылка на пост ТЫЦ.
|
|
|
|
|
|
|
|
