хм странно...
мож кто делал это...
преобразование автокадовских обьектов в среду MagiCAD.
в проекте можно редактировать слои выбирая из part class


в моем случае при создании я создаю как бы новый подраздел и его нет в списке PartClass раздел layers

Коллеги подскажите есть ли какой-то способ в полуавтоматическом режиме присваивать порядковый индекс элементу для одной модели оборудования в пределах размерного типоряда.
Пример: есть элементы с длинными наименованиями типа DQJA-SR-Z +FK-FF-H 400 UXA-FF-H14, в пределах линейки меняются только цифры размера элемента 400/500/600 и т.д., я хочу сделать условное обозначение типа NN1, NN2, NN3 ... NNn. С первой частью без проблем ее кучей способов можно сделать - тут и UserCode подходит и ProductVariable, со второй сложнее потому что непонятно как задавать простой порядковый номер в пределах одной модели. Пока делаю это вручную тупо проходя по всем элементам и проставляя нужный индекс ручками, но разум подсказывает что это контрпродуктивный подход и должен быть какой-то способ автоматизировать процесс. Пробовал разные варианты с Object ID и автоиндексом, пока хрень полная получается. Ну и еще немножко сложности задаче добавляет что хотелось бы если какие-то типоразмеры не используются из набора условных обозначений их убирать. Допустим если в линейке идут диаметры 200/250/315/355/400, а используются только 200/315/400, то в условных обозначениях элементов порядковые номера шли бы DD1, DD2, DD3.
Если коллективный разум ответит что простого решения данной задачи нет, то плюну на эту затею найти способ автоматизации и продолжу нумеровать элементы вручную там где это потребуется.

я тоже как то заморачивался над этим..когда паспорт вент систем делал хотел чтобы точки замера 1, 2, 3 и тд проставлялись автоматически

но так и неполучилось
добавил строчку в автоподписи Manual 1 и там вручную проставляю порядковые циферки

спасибо большое за информацию уважаемый глам.вы -как обычно- правы ..., в даной ситуации сопротивление фильтров меняется в зависимости от загрязнения фильтра, поэтому расход ламинарных потоков поддерживается постоянным с помощью установки CAV дамперов, особенно в тех случаях когда к одной системе воздуховодов соединено несколько ламинарных потоков( потолков) или решеток с гепофильтрами.Для каждого диффузора или ламинарного потолка в этом случае поддерживается постоянный расход воздуха , при изменении его сопротивления от 120па до 600 па-при загрязнениии-Сейчас у нас повсеместно в республике устанавливают ламинарные потоки и гипофильтры в клиниках, и мне пришлось осваивать их проектировку и монтаж.

Слушайте, это я 1 такой несчастный что мне не хватает функции поворота текста на 90° в магикадовском надписывании или кому-то тоже этой возможности не хватает? Ведь часто возникает потребность в надписывании элементов как горизонтальным так и вертикальным текстом и почему-то такой простейшей возможности в магике до сих пор нет.

MC2007, походатайствуй там перед финнами что недоработка имеется. Массы (в виде меня) требуют внедрения в новой версии возможности поворота текста на произвольный угол, ну или хотя бы на 90°.

Вопрос к спецам...MagiCAD 2010.11...Нарисовал систему (Рис.1) посчитал, он зараза подобрал мне самый большой из имеющихся в базе типоразмер воздуховода на нескольких участках, долго я промучился и пришел к выводу что это все из за врезок в разных плоскостях (глюк что ли?). При врезках в одной плоскости (Рис.2) вроде все подобрал правильно кроме тройника на сборном участке, сборный 650х150, а тройник 550х150. В ручную, разбил тройник на несколько участков и пересчитал (Рис.3) все получилось как надо, сборный 650х150 и тройник 650х150. В чем заключается моя ошибка я так и не понял, в итоге на "глючном" участке, пришлось типоразмеры воздуховодов проставить вручную и заблокировать.

Нажмите для просмотра прикрепленного файла

Можно в модели повернуть систему координат на любой угол и тогда при подписывании надписи тоже будут под углом.
В Асаде есть иконка: привязка координат к линии объекта.
В виде поворот можно задать средствами МС привязка к оригинальной UCS

jota, спасибо огромное. Как говорится You made my day.
В очередной раз убеждаюсь в мудрости "Век живи век учись".
Вроде такая элементарщина, а своего ума почему-то не хватило додуматься. Всё теперь проблема ориентации магикадовского текста под заданным углом для меня решена. Не представляете насколько приятно постигать такие казалось бы мелочи, из которых и состоит большая часть нашей рутинной работы.

Я тоже случайно набрёл.... При трассировке труб или воздуховодов очень удобно поворачивать систему координат привязкой к объекту: щёлкаешь на иконку потом на линию стены и система поворачивается по стене. Не надо вручную выравнивать воздуховод или трубу по стене. Вот тут не переключив обратно на мировую систему координат, заметил, что и надписи МС поворачиваются....
Кстати, я видах ставлю текст по виду. У нас как-то принято надписи делать горизонтально....шеи толстые у экспертов, трудно голову вертеть....

To Jota!!
да талант, талант.... Glam прав!!

Большая Просьба: Видео сделайте и в студию. Для чайников в акаде.

Господа, у кого есть в наличии конвектора сделанные в QPD, с возможностью откорректировать размеры. Поделитесь пожалуйста.

barsik85, посмотри по существующим базам производителей какая модель конвектора тебе подходит и я помогу тебе достать соответствующую QMD модель, чтобы ты мог самостоятельно использовать ее в QPD Modeller для создания своей базы. Хотя не совсем понимаю зачем тебе именно QMD модель, потому что на виде сверху почти всегда радиатор представлен в виде обычного прямоугольника. А ежели ты подразумевал просто базу по конвекторам в QPD, не имея в виду что тебе именно QMD-модель нужна, а просто условные приборы в виде коробок, то таковую базу можешь сделать самостоятельно, если у тебя есть каталожные характеристи необходимых тебе радиаторов.
Навскидку привожу пример моделей которые можно надергать из баз производителей.

Но это далеко не полный перечень, впрочем зачастую у многих производителей похожие модели пересекаются, потому что тот же конвектор он и в африке конвектор.

Glam, ниже представленные модели у меня есть, нужен именно конвектор(тот что в списке выше с горизонтальным подключением, мне нужен с вертикальным) попытался редактировать базы конвекторов, они все запоролены.

barsik85, распакуй содержимое архива в папку C:\ProgramData\MagiCAD\Product\3dModels\1200 либо если не найдешь именно такую на своем компе ищи похожую, главное чтобы была сохранена структура \Product\3dModels\1200 и у тебя в моделлере появятся Purmo'вские модельки Ramo Ventil Compact 11-33, насколько я понял там есть нижнее подключение, остальное уже от твоего умения разобраться в моделере зависит. Объяснять как выбирать Q-модель в моделлере не буду, подразумевается что это ты уже умеешь.

Запороленные базы можно открыть с помощью
этого мопеда - http://rghost.ru/39149387
через Файл/Новый

Всем привет.
Вот и я столкнулся в проблемой Магика - явный "косяк" Прогманцев.



Кто что скажет?
---


НЕ ХВАТАЕТ ЗАЛИВКИ ЗАДНЕГО ФОНА...

хм..действительно косяк

Огромное спасибо.

может системы одинаковы и находятся на одном чертеже?

Нет не в этом дело...тоже у себя проверил..такой же косяк.
благо что такие системы у меня не встречаются...слишком замарочено=)

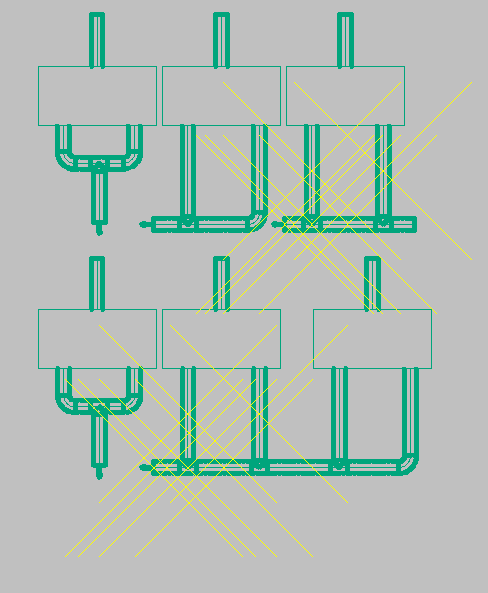

Короче щелевые TROX с двойным подключеним и Магикад не дружат.

у меня есть база решеток щелевых IMP Clima LD14 без пленумов.
пленум создаю сам снизу воздуховод под посадочный размер решетки сбоку присоединение воздуховодов 1...2..3
все в принципе считает неплохо.

сколько подсоед. у 1 решетки?
кстати если сделать штаны "Y" то 2 подключения можно сделать! РАБОТАЕТ!!!
---

по три соединения

так это мой случай и работает. почему? потому что коробка у меня, а у тебя воздуховод... хм...

Здравствуйте форумчане!
Подскажите, пожалуйста, как в версии 2010 командой "Показать только выбранные объекты" выбрать всю систему, а не её часть. работала раньше в 2006, там все было проще. Заранее благодарю

Добрый день! Подскажите пожалуйста, можно ли установить MagiCAD 2010.11 на AutoCAD 2012

можно подцепив файлы через _appload и меню через _menuload

Спасибо. А можно по "русски".

по русски не помню работаю в английском акаде. вводим _appload, выбираем файлы из папки с установленным магиком с разрешением *.arx. то что должно загрузиться-загрузиться. дальше из папки support командой _menuload подгружаем меню. должно заработать

Спасибки буду пробывать

Здравствуйте.
Подскажите пожалуйста как настроить, чтоб при расчетах воздуховодов можно было увидеть потери давления.
Спасибо.

Кнопочка "показать свойства объектов" ставим галочку "Другие" из списка выделяем что Вам требуется, далее "ок", чтоб удалить выведенные данные жмем "Очистить слой мусор"

Спасибо огромное!

Доброго дня.Подскажите подалуйсто. В Magicade делаю вентиляцию, черчу магистраль от нее ответвление и далее прямоугольную решетку. Так несколько ответвлений. При расчете диаметров magicad подбирает просто немыслемые диаметры - на расход 120м3/ч ставит воздуховод 200мм. Размер решетки 200х100. Это нормально ? Magicad расширяет диаметры ответвлений под размер решетки ? Или что то где то надо поменять в настройках?

P.s. версия MagiCada 2010.11

Во время черчения ставьте размер воздуховода такой, какой считаете нужным и блокируйте, или потом через изменение свойств меняйте и блокируйте. Вообще-то решётки ставятся или в ящик, или в участок прямоугольного воздуховода под размер решётки.

Это понятно, что так можно, но тогда автоматизация подбора диаметров воздуховодов теряет смысл


Я хотел так как на прикрепленном изображении.

Спасибо за ответ.

Всем привет!
Народ, поделитесь опытом, кто как выдает чертежи заказчику в автокаде выполненные в магике?
Я например, выдаю ПДФку и взорванную ДВГшку. Но с ДВГшкой всегда проблемы, потому что когда я ее взрываю, происходит наложение обозначений с плана и со схемы и получается каша.
Кто как делает?

Взрывать надо модель в виде изометрии, а не в плане

Спс, действительно, так лучше (:

Я перевожу чертежи в Autodesk Design Review и его отсылаю.

помогите. я никак не могу понять как реализовать. черчу установочный чертеж, на плане линии воздуховодов должны быть штрихпунктирные тонкие (0,3-0,4), а оборудования - жирные непрерывные (0,6), на разрезе все жирное (0,6). в магикаде каждой системе присваивается свой тип и толщина линии, а можно ли менять ее только в одном (или нескольких отдельных) видовом экране , вставленном в пространство листа, не меняя свойство в самой модели? через свойство слоя не получается.

попробуй с этим поэкспериментировать: http://clip2net.com/s/2aBVQ

а как эти настройки активировать? Ну выставил тип линий и толщину в спец. настройках, а чертить магик продолжает по старому..

по сути чертит не магик а акад в связке с инжером.посмотри настройки чертежа, попробуй _ltscale? обнови чертеж командой магика

я даже НЕ в спец. настройках установил толщину боковой линии 2мм (для пробы), а у меня все равно чертит магик (акад) 0,4мм. Обновлял чертеж и переменную вводил _ltscale. А у вас можно менять толщину линий?

да у меня как то с этим в порядке. акад 2012 магик 2011,11

Версия 2010.11
Что происходит с переходами, а именно с прямоугольного на прямоугольное сечение? Работает только L=600, все остальные варианты дают нулевую длину перехода.
Нажмите для просмотра прикрепленного файла
Если этот вопрос был, ткните, пожалуйста...

Почему если после врезки изменить сечение основного участка, то MagiCAD 2010.11 ставит переход иногда до, а иногда после тройника?
Чего Прогман опять намудрил??? Раньше вообще с этим проблем не было, сейчас же я измучился, любой переход\тройник это целая проблема теперь. Я чего-то не понимаю, да?
