за обозначение другой стандарт существует, именно графическое представление элементов.
81346 в полном объеме за правила составления документации, ее оформления. как и почему должно быть. почему не раскрывается конечно.
про стандарты на щиты не скажу ничего, есть уже и требования iso9001(качество и безопасность)
требование=наличие сертификата у изготовителя шкафа.
хотя, один проект GL приняла, как iso9001, а изготовитель шкафа не имел сертификата. и на фазе планирования проекта никто об этом не заикался.
когда другой проект для ewe реализовывался, то той же фирме была дана информация, что шкаф согласно 9001 быть должен и фирма отказалась его делать.
по стандартам по всем областям не скажу, не мое это. но следовать всем стандартам трудно их просто море. в открытом доступе их нет, нужно покупать. на что фирма (ы) не очень то идут.

наличие сертификата ничего не говорит, есть "великие" фирмы, которые еще не следуют 61346,
вспоминая старые нормы. забивают на элементарные требования местого пуэ (vde)получается, как угадаешь.
по электросхемам, есть два стандарта, один для германии, смесь старых и новых норм и стандарт IEE для европы. на первый взгляд никакой разницы, но такие вещи как направление проводника, представление ссылки на следующий лист, штамп... и для страны можно не очень напрягаться.

Метакон 514
http://www.contravt.ru/?id=6811

Зачетная система сообщающихся сосудов. Как "дождь" пойдет, так всем частотникам хана.

Хотел бы обратить внимание, что стандарт ИСО 9001 устанавливает требования к бизнес-процессам организации, точнее к менеджменту качества. Не существует никаких шкафов и "вторых в мире SCADA, соответствующих ISO 9001". Также раздражает сгущенка, которая соответствует ИСО 9001 и мелкими буквами - ТУ.

Надо собрать небольшой шкафчик и во время сборки вспомнил, что у меня завалялась светодиодная ленточка.
Наклеил в шкафу, "за углом" и вот как оно получается.
По крайней мере лучше, чем никакого освещения.
Кто-то использует светодиодные ленты для местного освещения в шкафах?

хорошая идея, только 12 В где брать ?

© Элементарно, Ватсон!
Разделил ленту на две равные части и подключил их последовательно к 24VDC.

некомильфо... так можно и ПЛК подключить

А если такую штуковину поставить?
http://msk.energoportal.ru/catalog/feron-l...0mm-725918.html

На... там освещение? Там кто-то жить будет?

три дня за ненорматив

ОН вернулся! Опять критиковать пришел Пусть будет, иногда очень даже полезно, шкафы не всегда в нормальном (освещённом) помещении находятся. Если это недорого, то почему бы и нет?

согласен, неплохое решение, но тогда и микрик на дверцу нужен или тумблер хотя бы

Это да. Я только как вариант закинул. В любом случае подешевле выходит чем даже самый дешёвый корпусной светильник. Можно и на =24 В ленту готовую купить. Минус - греются диоды.

Тогда почему там нет сигарет и зажигалки, если мне захотелось покурить, и 025 - если выпить?
Недорого ведь? Почему бы и нет?
А почему там нет отопления, ведь не всегда же шкафы в нормальном (отапливаемом) помещении находятся? Это тоже недорого - китайский тепловентилятор - 300 рублей.

Полезно это только в одном случае - если ты сам раздолбай, и у тебя нет с собой исправного светодиодного фонарика.

Действительно, а почему бы и нет? И датчики задымления в шкафы ставил, надо ещё и алкотестеры закладывать, мало ли кто с фонариком припрется

А вот это - хорошая мысль. Но требует проработки. Какое управляющее воздействие предлагаете использовать в ответ на положительную реакцию алкотестера?

Лёгкое пощипывание безопасным, согласно ПУЭ, током 30 мА от УЗО хватит, что перевоспитать

От припрятанной в шкафу ёмкости 025? Держи пять!

Опять флудим, типа Умолкаю...

Дануна. Прорабатываем инженерно-техническое решение.

Много страниц назад в этой теме был снимок с шкафчиком, внутри которого, для освещения внутренностей, по периметру был намотан дюралайт. Тогда многим смешно показалось.
Не понимаю, чем светодиодная лента в данном случае от дюралайта отличается?

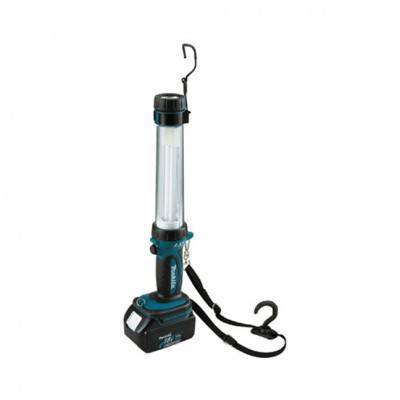

Если так уж хочется кому-то "удружить" наладчикам или эксплуатации, то прикладывайте к шкафу светодиодный фонарик "на лоб" в комплекте. Гораздо полезнее.
А лучше - сосредоточьте свой мыслительный процесс на том, чтобы в ваш шкаф в процессе эксплуатации как можно меньше лазили, и тогда освещение в нём даже таким раздолбаям как вы, не понадобится.

Дайте и я похвастаюсь своим скромным творением, шкаф коммерческого узла учёта тепловой энергии и ГВС жилого дома:

А лампа для допроса наладчика ?

Просто заказчик увидел в другом шкафу и попросил сделать такую же ))) помещение подвальное, достаточно тёмное, а лазить в шкаф приходится, для этого и лампочка ))) тоже, кстати, думаю, как бы нормальное светодиодное освещение сделать в шкафу

Лампочка взорваться может прямо в глаза, плафон бы не помешал.

я об этом думал... но чтобы лампочка взорвалась нужны хорошие скачки напряжения, а в шкафу на освещение предусмотрен отдельный автомат, и вся линия питания шкафа идёт от общедомового щитка напрямую через автомат, без присоединения каких-либо потребителей

Разве можно по ПУЭ местный светильник без плафона ? Да еще в глаза прямо светит, на потолке шкафа ему место.
Не пойму так сложно что ли, поставить плафон.

А как же люстры есть с открытыми плафонами, да ещё направленными в сторону пола?!

Ну готовые шкафы учёта например выпускает производитель приборов учёта - ходинг Теплоком, у них лампочка тоже без плафона:
http://www.teplocom.spb.ru/catalogue/?ELEM...;SECTION_ID=143

Ну как хотите , кто нибудь глаза вышибет будете потом оправдываться.
--------------------------------------------------------------------------------------
Провода не маркированы, нет обозначений устройств в шкафу.

Модем на винтах, или на DIN-рейку нащёлкнут?

Маркировки нет, принимаю, но схема настолько проста что на наш взгляд она особо и не нужна. По поводу безопасности лампочек буду думать, я вообщем-то их очень редко где ставлю, только по настоянию заказчика


Модем на DIN-рейку защёлкнут, а штатное DIN крепление на винтах доработано.

Понравилось заземление дверцы шкафа, завязанное узелком...

Я применяю светильники типа camelion wl-2001 или wl-2002. Есть разной длины, недорогие и сразу с выключателем. Пробовал светодиодную ленту - не понравилось. Проблемы с питанием, с вкл/откл. С креплением тоже вата. Клеил на 3м-овский двухсторонний скотч, все обезжиривал, все равно со временем отпала.

Я применяю такие светильники:

Интересный вариант, а как крепишь в шкафу?

Кстати нашёл дешёвый и сердитый вариант освещения шкафа, энергонезависимый:
http://www.eraworld.ru/ru/catalog/lanterns...php?id391=62265

Там в комплекте есть крепления, я использую угловые, креплю через них к верхней стороне шкафа винтиками М3

Подскажите чайнику пожалуйста, через какой девайс контроллер включает трехфазный двигатель?

Через контактор.

Фото очередных крупных шкафчиков

2 All_Ex81

такие большие шкафы, куча оборудования - все наверняка на очень приличную сумму, а ничего лучше, чем релюшки промаркировать вручную маркером как попало (про почерк я даже умолчу ) не придумали? Сэкономили на спичках

2 All_Ex81

и провод монтажный разного цвета дифицит что-ли? и фазный и нулевой рабочий и 24V - все белым пв. хорошо хоть РЕ желто-зеленый. Короче, получив на нашем производстве такой шкаф мы были бы сильно недовольны (мягко сказано).

какое назначение ?

первые две фотки - коллекторная тэц, 25 затворов, 3 рд
следующие - управление 3 сетевыми насосами тэц, 1.6. МВатт каждый, затворы на напоре/всасе, режимы - ручной/автомат/дистанция

На объёкт поеду, чёрный ПВ3 под свои цели заложил Нормально?
All_Ex81 Еще и вырезки из однолинеек на металлизированной бумаге можно на дверцу шкафа лепить.

если Вы заметили, шкафы стоят в цеху без обвязки, металографика еще печатается, если интересно - после монтажа по месту размещу окончательные фото,
сейчас бы хотел услышать адекватную критику а не подколки про подчерк

на 3-4 фотке на автоматах сверху гребенку применили, а на 1-2 фотке почему нет?
и интересно посмотреть на дверь со светосигналкой с обратной стороны...

Не могли бы выставить фото Ваших образцово-показательных шкафов которые Вас устраивают?
Может мы исправимся глядя на профи, для этого фото и выставленно

зачем лепить провод разного цвета если есть маркировка каждого провода L1 L2 L3 N ?!

Что касается надписях на реле: omron'oвские реле очень узкие, и приклеть туда надпись очень сложно. Пришлось уже на всех тогда делать синим маркером ( такого же цвета как и корпус реле), надписи понятные и не кривые.
Это всё мелочи.



Потому, что на 3-4 фоке питание автоматов общее, а на 1-2 каждый автомат с нижних полюсов своего мотооравтомата двигателя.

Ключ-бирки родились в последний момент, они больше по размеру чем обычные ключи, поэтому стоят в притык к каналам
На шкафах панельки 7", на гщу 15"
